Technická studie pro budoucí projekt FVE

Technická studie plynule navazuje na administrativní studii, kterou jsme osvětlili v minulém vydání newsletteru.

Poté, co máme ověřeno, že na pozemku neváznou žádné legislativní překážky, můžeme přistoupit k ověření kapacity budoucí fotovoltaické elektrárny.

Technická studie pro pozemní fotovoltaiku

V první řadě naši projektanti navrhnou tzv. layout, tedy rozvržení PV modulů na pozemku. Důležité je respektovat zjištěná ochranná pásma technické a dopravní infrastruktury, přírodní překážky a územní limity. V další fázi se zohlední norma ČSN P 73 0847 – Požární bezpečnost staveb – Fotovoltaické (PV) systémy. Tato norma stanovuje požadavky požární bezpečnosti pro navrhování nových staveb a definuje požární rozestupy PV modulů.

V technické studii se navrhují typy fotovoltaických panelů a nosných konstrukcí se zřetelem na maximální výtěžnost pozemku. Navrhuje se přístupová cesta a manipulační zásahové cesty.  Řeší se využití bateriového úložiště a jeho vhodnost pro danou stavbu. Zohledňuje se případné zastínění.

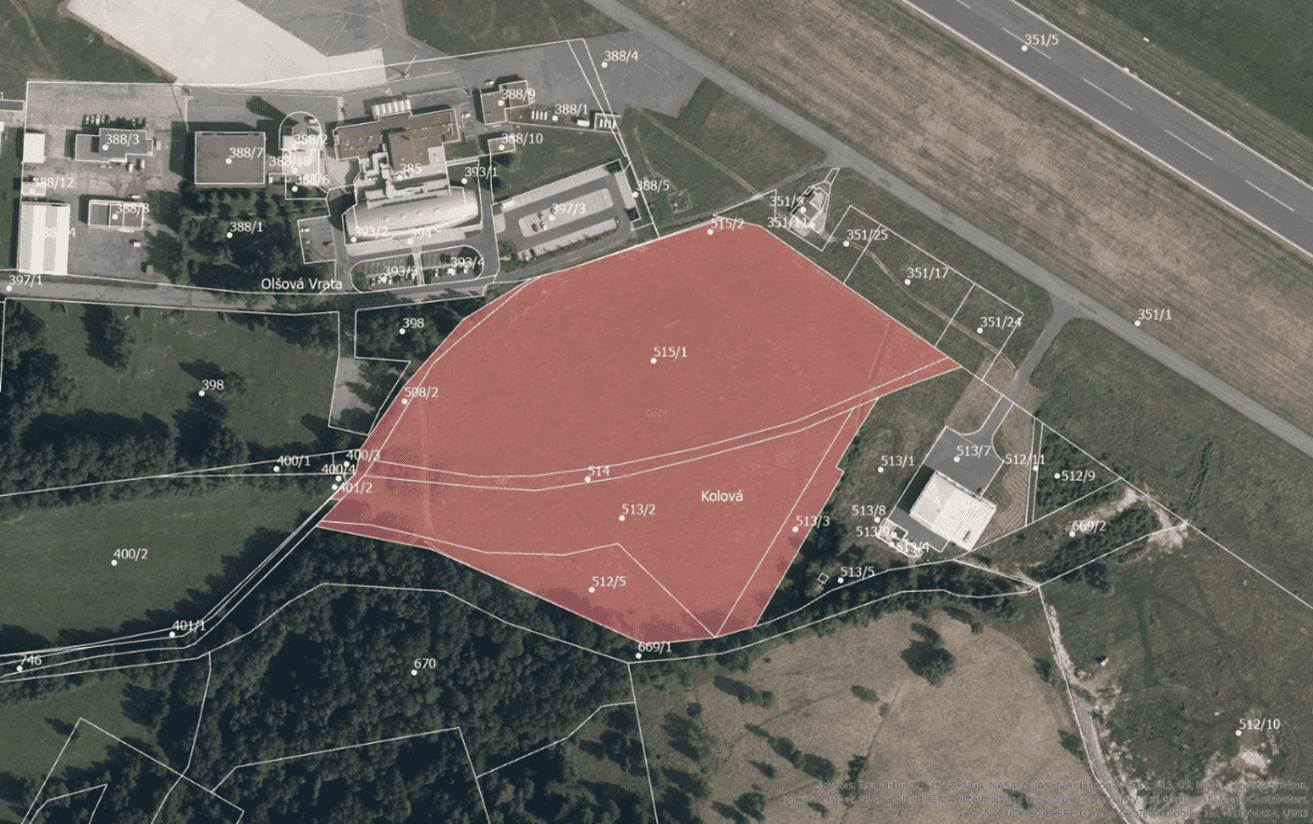

Obrázek 1: Příklad layoutu technické studie pozemní FVE

Technická studie pro střešní fotovoltaiku

Obdobnou technickou studii nabízíme i pro střešní FVE. Zde se vymezují odstupové vzdálenosti od stávajících prvků na střeše, např. světlíků, jednotek vzduchotechniky, hromosvodů apod. Tyto odstupy jsou dané zejména požární normou, ale i požadavky na bezpečnost práce ve výškách či technologickými postupy. U střešní FVE je třeba též zohlednit typ a únosnost střešní konstrukce a v souladu s tím navrhnout vhodné řešení.

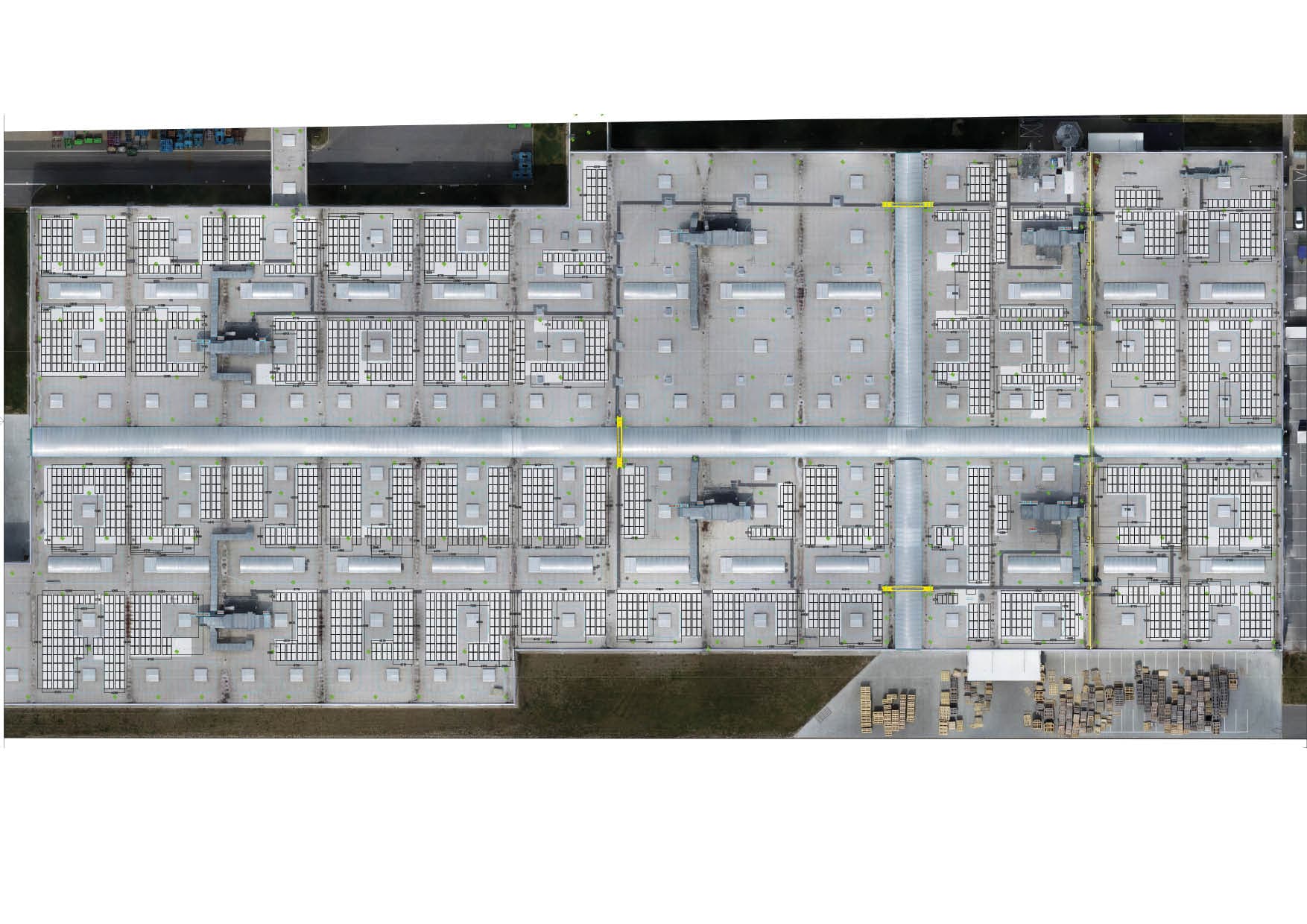

Obrázek 2: Příklad layoutu technické studie střešní FVE

Výstupem technické studie je počet a rozměry FV panelů, velikost zastavěné plochy, výše instalovaného výkonu, počet střídačů, velikost trafostanice a bateriového úložiště, návrh optimizérů a zjištění celkové roční výroby elektrické energie.
